YE4系列高效節能電機安裝尺寸

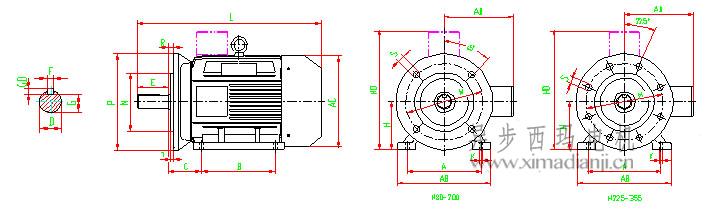

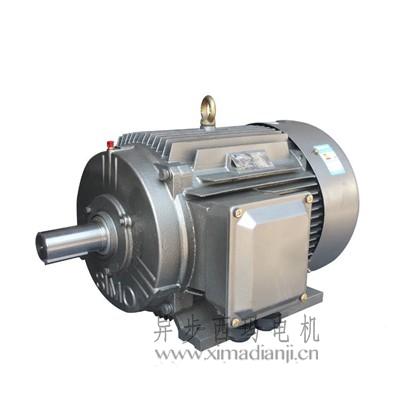

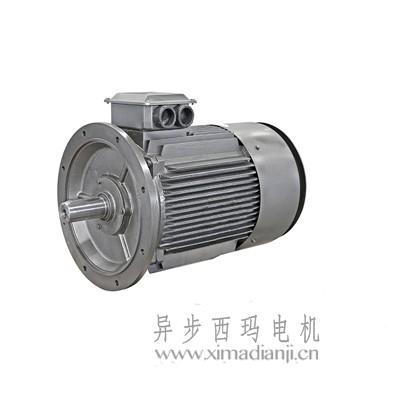

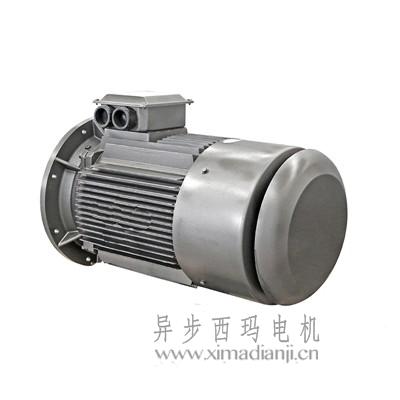

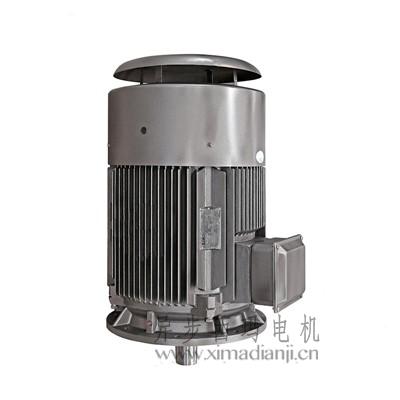

YE4系列三相異步電動機安裝及外形尺寸

YE4系列三相異步電動機安裝及外形尺寸

機座號 Frame size	極數Poles	安裝尺寸(毫米)Mounting dimension(mm)																外形尺寸(毫米)Contour dimension(mm)
機座號 Frame size	極數Poles	H	A	B	C	D	E	F	G	GD	K	M	N	P	R	S	T	AB	AC	AD	HD	L
80M	2、4	80	125	100	50	19	40	6	15.5	6	10	165	130	200	0	12	3.5	165	175	145	220	305
90S	2、4、6	90	140	100	56	24	50	8	20	7	10	165	130	200	0	12	3.5	180	205	170	265	390
90L	2、4、6	90	140	125	56	24	50	8	20	7	10	165	130	200	0	12	3.5	180	205	170	265	420
100L	2、4、6、8	100	160	140	63	28	60	8	24	7	12	215	180	250	0	14.5	4	205	215	180	270	430
112M		112	190	140	70	28	60	8	24	7	12	215	180	250	0	14.5	4	230	255	200	310	475
132S		132	216	140	89	38	80	10	33	8	12	265	230	300	0	14.5	4	270	310	230	365	575
132M		132	216	178	89	38	80	10	33	8	12	265	230	300	0	14.5	4	270	310	230	365	590
160M		160	254	210	108	42	110	12	37	8	14.5	300	250	350	0	18.5	5	320	340	260	425	760
160L		160	254	254	108	42	110	12	37	8	14.5	300	250	350	0	18.5	5	320	340	260	425	760
180M		180	279	241	121	48	110	14	42.5	9	14.5	300	250	350	0	18.5	5	355	390	285	460	825
180L		180	279	279	121	48	110	14	42.5	9	14.5	300	250	350	0	18.5	5	355	390	285	460	825
200L		200	318	305	133	55	110	16	49	10	18.5	350	300	400	0	18.5	5	395	445	320	520	890
225S	4、8	225	356	286	149	60	140	18	53	11	18.5	400	350	450	0	18.5	5	435	495	350	575	865
225M	2	225	356	311	149	55	110	16	49	10	18.5	400	350	450	0	18.5	5	435	495	350	575	865
225M	4、6、8	225	356	311	149	60	140	18	53	11	18.5	400	350	450	0	18.5	5	435	495	350	575	865
250M	2	250	406	349	168	60	140	18	53	11	24	500	450	550	0	18.5	5	490	550	390	635	990
250M	4、6、8	250	406	349	168	65	140	18	58	11	24	500	450	550	0	18.5	5	490	550	390	635	1075
280S	2	280	457	368	190	65	140	18	58	11	24	500	450	550	0	18.5	5	550	630	435	705	1045
280S	4、6、8	280	457	368	190	75	140	20	67.5	12	24	500	450	550	0	18.5	5	550	630	435	705	1045
280M	2	280	457	419	190	65	140	18	58	11	24	500	450	550	0	18.5	5	550	630	435	705	1135
280M	4、6、8	280	457	419	190	75	140	20	67.5	12	24	500	450	550	0	18.5	5	550	630	435	705	1135
315S	2	315	508	406	216	65	140	18	58	11	28	600	550	660	0	24	6	635	645	530	845	1240
315S	4、6、8	315	508	406	216	80	170	22	71	14	28	600	550	660	0	24	6	635	645	530	845	1350
315M	2	315	508	457	216	65	140	18	58	11	28	600	550	660	0	24	6	635	645	530	845	1270
315M	4、6、8	315	508	457	216	80	170	22	71	14	28	600	550	660	0	24	6	635	645	530	845	1380
315L	2	315	508	508	216	65	140	18	58	11	28	600	550	660	0	24	6	635	645	530	845	1240
315L	4、6、8	315	508	508	216	80	170	22	71	14	28	600	550	660	0	24	6	635	645	530	845	1350
