JS系列籠型轉子三相異步交流電機

一、JS系列籠型轉子三相異步交流電機概述

    JS、中型電動機可驅動各種不同的機械，如通風機、壓縮機、水泵、破碎機、球磨機、切削機床、運輸機械及其它設備，可供煤礦、機械工業、發電廠及各種工礦企業中作原動機用。

    JS系列為鼠籠轉子三相異步電動機

    JS系列電動機符合部頒標準JB563-64技術條件的規定

    本系列電動機為防護式。根據用戶需要，也可制成管道通風式。

防護式電動機應裝置在海拔高度不超過1,000米，周圍空氣溫度不高于+40℃，不低于0℃，空氣清潔，無酸、堿等腐觸性氣體的室內。電動機不允許在含有爆炸性氣體或塵埃較多的環境中工作。

當電動機周圍空氣的溫度超過上述規定或空氣不清潔時，應采用管道通風方式。此時通入電動機兩端的冷卻空氣溫度應為0℃~+40℃，并且應保證管道和電動機內部的空氣壓力高于周圍空氣的壓力，必要時應加裝鼓風機、濾塵器等。

    JS系列鼠型電動機允許全電壓直接起動。如用戶的電網不允許全電壓直接起動時，可以采用降低電壓起動，但此時起動轉矩將與起動電壓成平方關系降低。

二、JS系列籠型轉子三相異步交流電機結構簡述

電動機的的基本安裝型式為機座帶底腳臥式安裝。所有型號的電動機都可采用聯軸器與被驅動機械聯接。電動機采用兩側對稱的徑向通風系統，冷卻空氣自兩側端蓋的進風口進入，一部分經過電動機轉子上的風扇或風葉片吹過定子線圈的端接部分，另一部分經過轉子鐵芯中的徑向通風槽，然后由機座側面的出風口逸出。

    管道通風式電動機的通風系統與上述相同。

    電動機的軸承采用滾動軸承，所用的軸承牌號見表1，軸承潤滑脂牌號為鋰基潤滑脂ZL-3。

    從電動機的軸伸端看，電動機出線盒在機座的右側。

    JS系列電動機可以根據用戶的要求制成雙軸伸，其中任一個軸伸均可用以傳遞電動機的額定功率(球軸承端只能用聯軸器傳動)。

如果電動機的的負載轉矩（驅動鼓風機、水泵等時）和轉速成平方關系下降時，電動機允許在低轉速下長期運轉。

表1                                                        表2

三、JS系列籠型轉子三相異步交流電機型號含義

如：       JS115-6表示鼠籠型轉子異步電動機，11號機座，鐵芯長度為5號，6極。

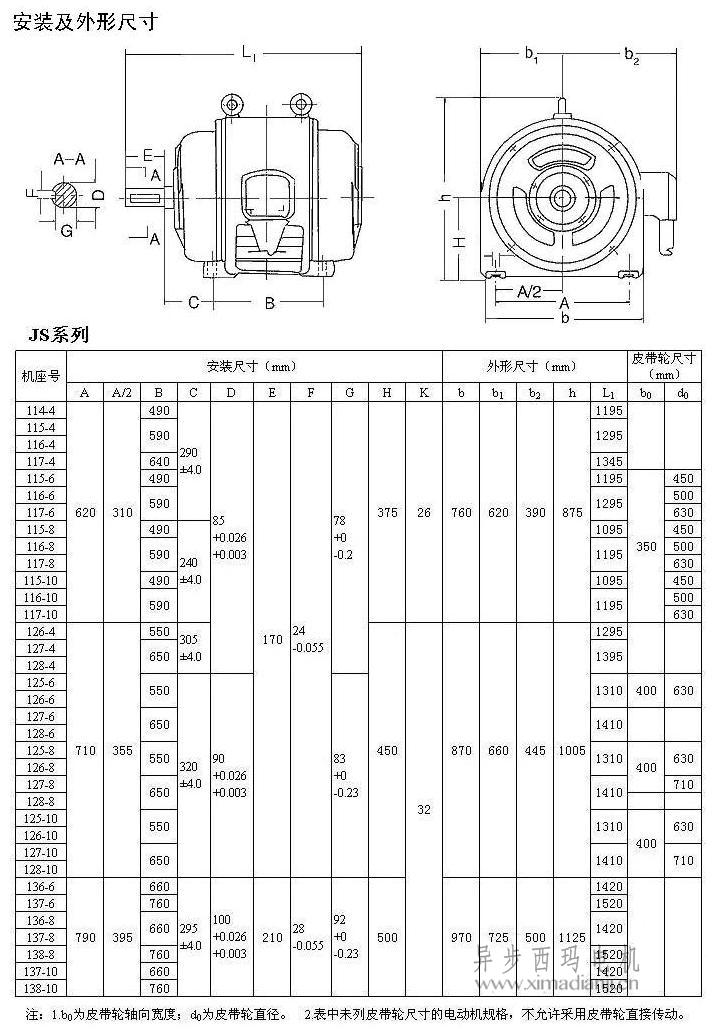

四、JS系列籠型轉子三相異步交流電機安裝尺寸圖
