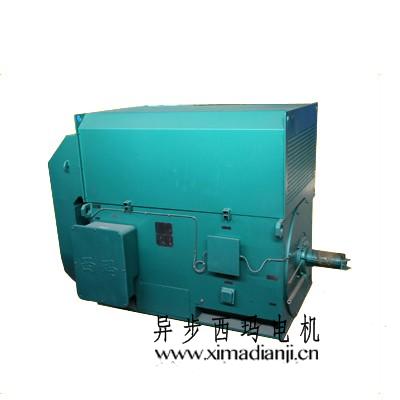

YKK系列6KV高壓電機

YKK系列6KV高壓電機

YKK系列高壓三相異步電動機為封閉帶空—空冷卻的鼠籠型轉子異步電動機，結構合理，工藝先進，具有高效節能，噪音低，振動小，行動可靠，安裝維修方便等優點。    該高壓電機采用箱式結構，機座采用鋼板焊接而成，重量輕，鋼度強，電動機頂部安裝封閉式空空冷卻器，拆裝方便，便于電機的安裝和修理。定子采用壓裝結構，定子繞組采用F級絕緣材料，端部有可靠的固定綁扎，在制造過程中經過多次匝間脈沖電壓試驗及對地耐壓試驗，并采用引進國外先進真空壓力浸漆無溶劑漆工藝(VPI)處理，因此，電機的絕緣性能優良可靠，機械強度好，防潮性能強。鼠籠轉子采用先進可靠的鑄鋁工藝制造而成。軸承有兩種形式，一種是球軸承，一種是圓柱滾柱軸承，依電機功率大小轉速而定?；痉雷o(hù)等級為IP54，也可按訂貨要求提供IP55等級的電機。     該系列電動機的功率等級，安裝尺寸，電氣性能均符合國家標準GB755-2000 <<旋轉電機額定和性能>>， 機械行業標準JB/T10315.2及相關IEC60034-1標準，同時可定制俄羅斯GOST標準系列及美國NEMA標準 。電動機的基本安裝方式為臥式帶底角(IMB3)，也可定制IMV1 IMB35等安裝方式 工作制為連續工作制（S1）。目前該產品能耗低 運行穩定 ，得到市場客戶廣泛認可。

產品主要參數說明：

品牌 ：西瑪/SIMO

結構形式：鼠籠型，箱體結構

機座中心高

355-1120MM

電壓范圍

3kV, 6kV, 10kV, 11kV, 可定制

功率范圍

160KW--12000kW

電機極數

2P, 4P, 6P, 8P, 10P, 12P 16P

電機轉速

375RPM-3000RPM

額定頻率

50HZ (可設計成變頻）

安裝方式

IMB3, IMB35, IMV1

軸承品牌

SKF, FAG或ZWZ品牌

軸承型號

根據電機規格計算型號（請與銷售確認）

額定電流

與銷售確認

電機效率

與銷售確認

電機功率因素

與銷售確認

電機扭矩

額定功率*9550/轉速

防護等級

IP44, IP54, IP55等

絕緣等級

F級，H級

溫升等級

B級考核

冷卻方式

IC611，IC616

機座材料

鋼板焊接（Q235）

潤滑脂牌號

3號鋰基脂或潤滑油

潤滑油品牌推薦

美孚，殼牌，長城

絕緣漆及絕緣材料品牌

太湖，巨峰等

接線盒材質

金屬（大小可定制）

出線位置

軸伸端視之，右出線（可定制左出線）

出線盒個數

2-3個

電纜尺寸

根據電流大小或根據客戶要求定制

定子軸承測溫裝置

PT100(定子6個，軸承2個）

空間加熱器

標配

生產周期

45個工作日

質保期

12個月
